DC48V車燈恒流驅動IC方案
作者：華芯 來源：本站 發表時間：2018-11-30 09:47:33 瀏覽：966
次
簡單穩定新型DC48V車燈恒流驅動IC方案
車燈恒流芯片介紹
一、概述
HX308 是一款專為LED照明設計的LED 恒流驅動控制芯片，芯片采用高壓MOS工藝制程，穩定的電路架構，提供非常穩定的恒流輸出， 輸出電流由外接Rcs電阻設置，且輸出電流不隨芯片OUT 端口電壓而變化，較好的恒流性能。內置溫度補償電路，在環境溫度變化的情況下仍能確保輸出電流的穩定性。
二、特點
◆單信道恒流驅動器
◆OUT端口輸出電流外置可調，范圍5mA~80mA
◆芯片間輸出電流偏差＜±4%
◆具有過熱保護功能
◆VP腳耐壓400V
◆最大功耗:600MW(SOT89)
◆線路簡單、成本低廉
◆封裝：SOT89-3封裝
三、應用領域
◆12-150V中壓恒流電路、燈條、照明、車燈
四、應用原理
DC48V車燈應用方案設計
設計輸入范圍 ：DC45-52V? LED 13串，電壓36V? ?恒流輸出 60MA
LED: 2.9V? ?13串
IC:HX308L? 1個

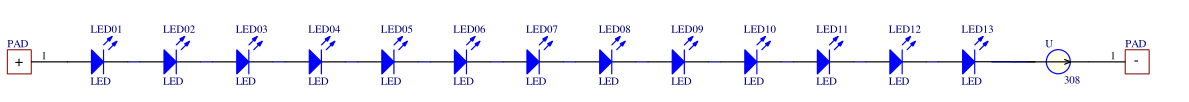

設計原理圖如下：
